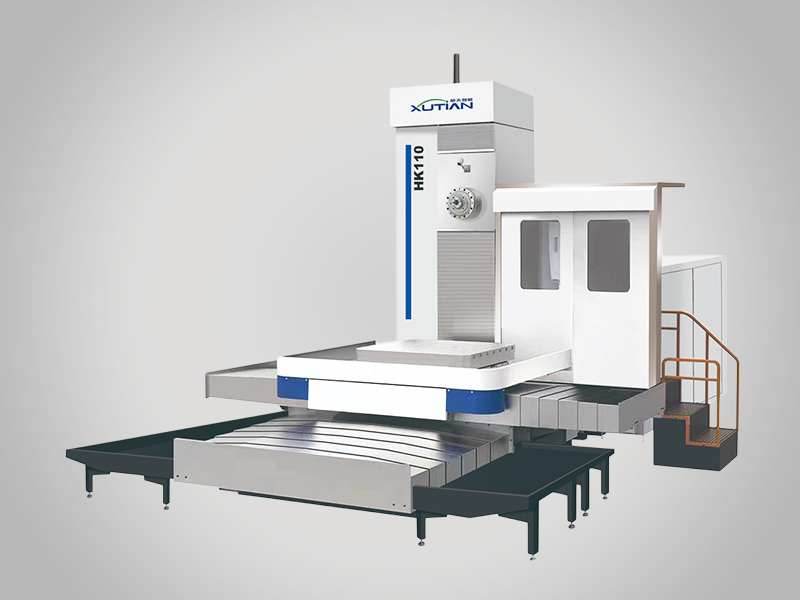

HK 系列

HK系列主要技術參數

HK 系列選擇配置

鏜軸 Φ130

刀庫（鏈式 40/60T）

直角銑頭

平旋盤

FANUC 系統或其它系統

HK 系列主要技術參數

項目		單位	型號
			HK110-A	HK110-B	HK110-C
工作臺	工作臺尺寸（長 × 寬）	mm	1250×1250	1200×1400	1400×1600
	工作臺最大載荷	kg	5000	6000	8000
	T型槽（槽數 - 槽寬 × 節距）	mm	7-22×160	7-22×160	9-22×160
	分割角度	°	0.001	0.001	0.001
	基準孔徑	mm	Φ75H7	Φ75H7	Φ140H7
坐標範圍	工作臺左右行程（X軸）	mm	1600	1800	2000
	主軸箱上下行程（Y軸）	mm	1500	1500	1500
	工作臺前後行程（Z軸）	mm	1200	1400	1600
	鏜軸軸向行程（W軸）	mm	550	550	550
	主軸中心至工作臺面距離	mm	0~1200	0~1500	0~1500
	主軸鼻端至工作臺中心距離	mm	-25~1775	-25~1975	100~2200
主軸	主軸直徑	mm	Φ110	Φ110	Φ110
	主軸錐度	/	BT50	BT50	BT50
	主軸轉速	r/min	10~2000	10~2000	10~2000
	主軸最大扭矩	Nm	2177	2177	2177
	主軸最大抗力	N	15000	15000	15000
	主軸轉速段數	段	2	2	2
	傳動方式	/	齒輪傳動	齒輪傳動	齒輪傳動
進給速率	快速移動速度(X/Y/Z/W)	m/min	10/8/10/6	10/8/10/6	10/8/10/6
進給速率	切削進給速度(X/Y/Z/W)	m/min	5/4/10/3	5/4/5/3	5/4/5/3
電機	主軸馬達最大功率	kW	18.5	18.5	18.5
電機	冷泵電機功率	kW	0.75	0.75	0.75
精度	定位精度(X/Y/Z/W)	mm	0.018/0.025/0.018/0.025	0.018/0.025/0.018/0.025	0.018/0.025/0.018/0.025
	重複定位精度(X/Y/Z/W)	mm	0.015/0.02/0.015/0.02	0.015/0.02/0.015/0.02	0.015/0.02/0.015/0.02
	轉臺定位精度	″	15	15	15
	轉臺重複精度	″	4	4	4
系統	CNC系統	/	SIEMENS 828D	SIEMENS 828D	SIEMENS 828D
電源	供電電源	KVA	≥ 50	≥ 60	≥ 70
空氣壓力	空氣需求	kg/cm2	≥ 6	≥ 6	≥ 6
空氣壓力	氣源流量	m3/min	≥ 0.5	≥ 0.5	≥ 0.5
機床尺寸	佔地面積約（長 × 寬 × 高）	mm	6400×5700×4800	6800×6100×5100	7800×6800×5100
機床尺寸	機床重量(約)	kg	21500	23500	26500

技術參數如有變動，恕不另行通知。
