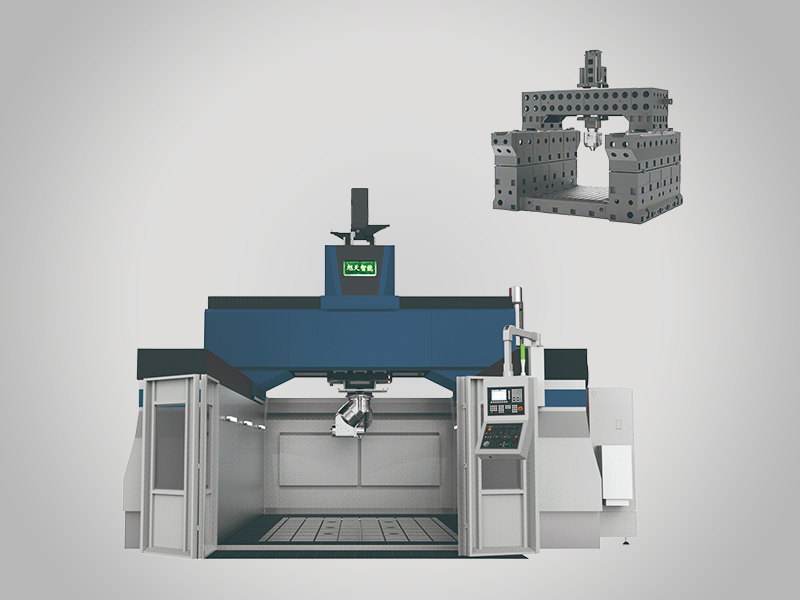

GMT 系列

GMT系列主要技術參數

GMT 系列主要技術參數

項目		單位	型號
			GMT1613	GMT2013	GMT2216	GMT2516	GMT3220-5S	GMT4028-5S
工作臺	工作臺尺寸（長 × 寬）	mm	1700×1400	2100×1400	2000×1600	2500×1600	3200×2000	4000×2600
	工作臺最大載荷	T/m2	6	6	6	6	8	8
	T型槽（槽數-槽寬 × 節距）	mm	9-18×125	9-18×125	9-18×125	8-18×180	10-18×180	9-18×278
	工作臺前後行程（X軸）	mm	1600	2000	2200	2500	3200	4000
坐標範圍	橫樑左右行程（Y軸）	mm	1300	1300	1600	1600	2000	2800
	主軸箱上下行程（Z軸）	mm	600	600	800	800	1000	1250
	龍門寬度	mm	1600	1600	1900	2100	3050	3500
	最大工件尺寸高度	mm	1000	1000	1200	1250	1250	1500
	主軸端面至工作臺面距離	mm	400~1000	400~1000	400~1200	450~1250	250~1250	250~1500
	主軸形式	/	機械主軸	機械主軸	機械主軸	電主軸	電主軸	電主軸
主軸	主軸最高轉速	rpm	12000	12000	12000	18000	18000	18000
	主軸孔錐度	/	BBT50	BBT50	BBT50	HSK-A63	HSK-A63	HSK-A63
	快速移動速度(X/Y/Z)	m/min	10/10/10	10/10/10	10/10/10	10/10/10	10/10/10	10/10/10
進給速率	切削進給速度	m/min	1~10000	1~10000	1~10000	1~10000	1~10000	1~10000
電機	主軸電機功率	kW	26	26	26	30	30	30
	伺服電機扭矩（X/Y/Z）	N.m	36/36/36	36/36/36	36/36/36	36/36/36	48/48/48	48/48/48
	冷泵電機	kW	1.5	1.5	1.5	1.5	1.5	1.5
精度	定位精度	mm	0.025/0.020/0.015	0.025/0.020/0.015	0.025/0.020/0.015	0.025/0.020/0.015	0.025/0.020/0.015	0.025/0.020/0.015
精度	重複定位精度	mm	0.014/0.012/0.010	0.014/0.012/0.010	0.014/0.012/0.010	0.014/0.012/0.010	0.014/0.012/0.010	0.014/0.012/0.010
進給驅動	直線導軌（X/Y/Z）	mm	45/2; 45/2; 滑軌	45/2; 45/2; 滑軌	45/2; 45/2; 滑軌	45/2; 45/2; 滑軌	55/2; 55/2; 45/4	65/4; 65/4; 55/4
進給驅動	絲桿（X/Y/Z）	mm	50/50/50	50/50/50	5512/5010/5010	6310/5010/5010	6312; 5010;	8020; 6312;
系統	CNC系統	/	SIEMENS 828D	SIEMENS 828D	SIEMENS 828D	SIEMENS 828D	SIEMENS 828D	SIEMENS 828D
電源	供電電源	KVA	35	35	45	45	60	60
空氣壓力	空氣需求	kg/cm2	≥ 6	≥ 6	≥ 6	≥ 6	≥ 6	≥ 6
空氣壓力	氣源流量	m3/min	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5	≥ 0.5
刀庫選配	刀庫形式	/	鏈式	鏈式	鏈式	鏈式	鏈式	鏈式
	刀庫容量	pcs	32	32	32	32	32	32
	最大刀重	kg	8	8	8	8	8	8
	最大刀徑（滿刀）	mm	80	80	80	80	80	80
	最大刀徑（鄰空刀）	mm	120	120	120	120	120	120
	最大刀長	mm	300	300	300	300	300	300
	換刀時間	S	3.8	3.8	3.8	3.8	3.8	3.8
機床尺寸	佔地面積（長 × 寬 × 高）	mm	4850×4000×3200	6500×4300×3200	5400×3400×3900	6000×3400×3900	4850×4000×3200	6500×4300×3200
機床尺寸	機床重量(約)	kg	15000	18000	24000	26000	50000	55000

技術參數如有變動，恕不另行通知。
